Análisis de agua para pruebas hidrostáticas

Análisis de agua para pruebas hidrostáticas

Antes de ser puestas en servicio tuberías nuevas, o para revalidar o realizar cambios en las condiciones de operación, todas las tuberías deben pasar una prueba hidrostática para garantizar la ausencia de fugas y su integridad a la presión de operación. En TECNOLOGIA TOTAL ofrecemos el servicio de análisis de agua para pruebas hidrostáticas, siguiendo la normativa vigente DS-081-2007, ASME B31.4 y API RP 1110, además de cumplir con todos los protocolos de seguridad y medio ambiente requeridos. Contáctenos para asistirle en las especificaciones del servicio que requiera.

De acuerdo con API RP 1110, el agua que contenga sedimentos, niveles de pH no neutros, o con alto contenido de sal, puede ser perjudicial para la tubería. Para los valores de referencia para los análisis, se pueden utilizar los del estándar de agua potable de los Estados Unidos (EPA 822-F-18-001), o las especificaciones del proyecto. Los valores que la norma EPA 822-F-18-001 recomienda son los siguientes:

Análisis de agua para pruebas hidrostáticas

Tipo de análisis

Valores recomendados

pH

Contenido de iones cloruros

Contenido de iones sulfatos

Contenido de sólidos totales disueltos

6.5 – 8.5

250 ppm

250 ppm

500 ppm

Si desea conocer más acerca del proceso de las pruebas hidrostáticas, haga click aquí.


Servicios de recubrimientos

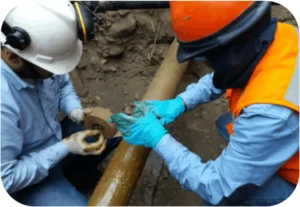

Servicio técnico de recubrimiento

En TECNOLOGIA TOTAL contamos con personal capacitado en todos los niveles de NACE Coating Inspector Program – CIP para apoyarlos con los siguientes servicios:

Especificación del sistema de recubrimiento

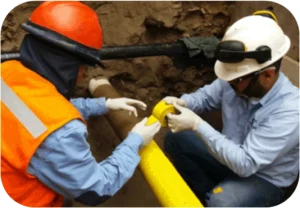

Aplicación de recubrimiento

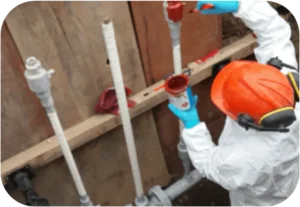

Mantenimiento y reparación

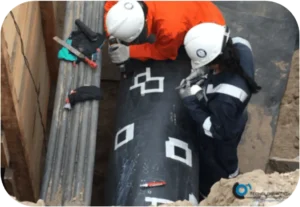

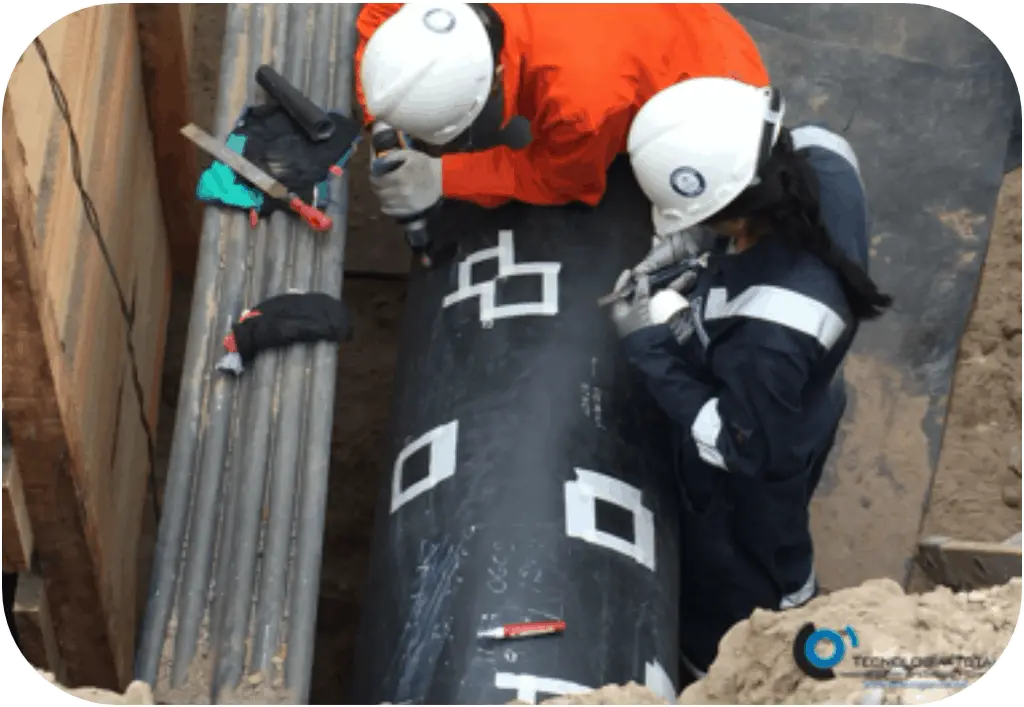

Análisis de falla

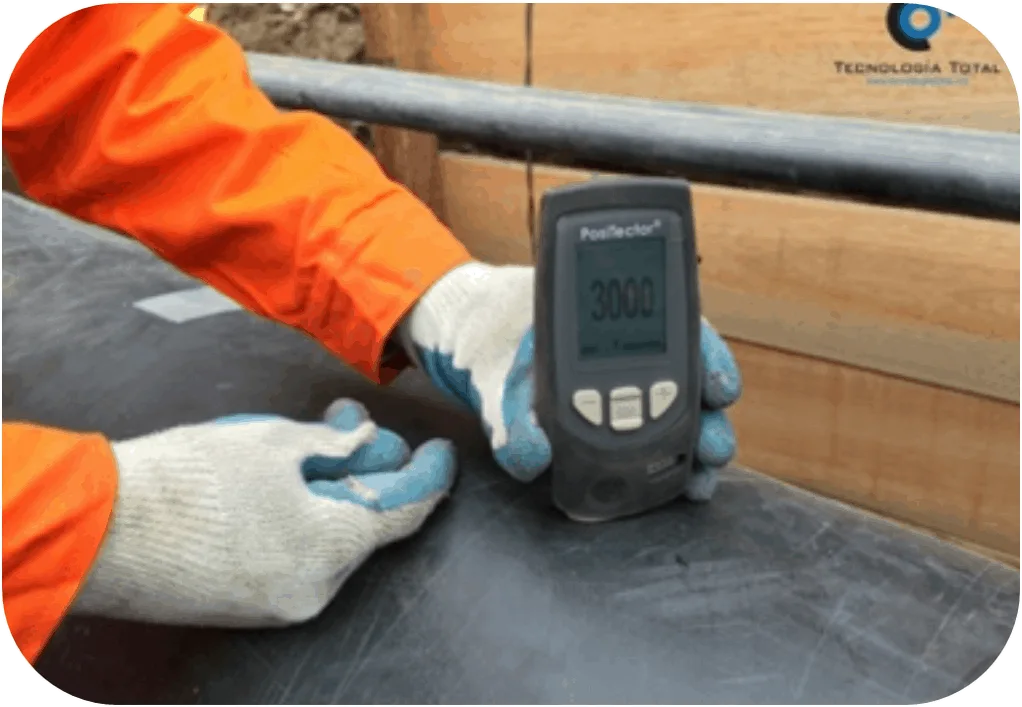

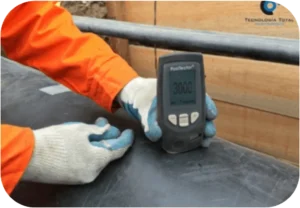

Medición de espesor de película seca

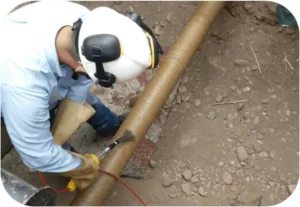

Detección de discontinuidades (Holiday Detector)

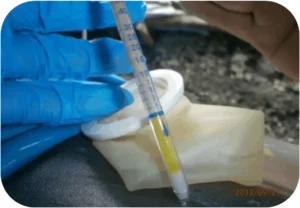

Medición de cloruros en la superficie

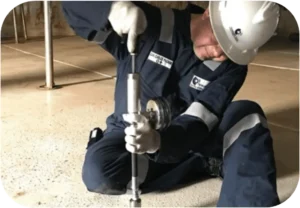

Medición de adherencia

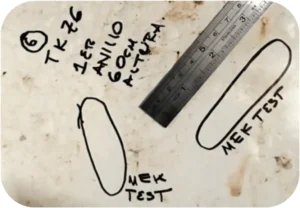

Resistencia a solvente

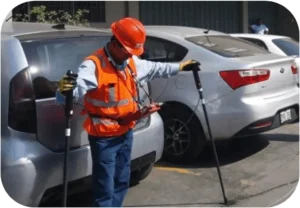

Inspección indirecta (DCVG)

Especificación del sistema de recubrimiento

Aplicación de recubrimiento

Mantenimiento y reparación

Análisis de falla

Medición de espesor de película seca

Detección de discontinuidades (Holiday Detector)

Medición de cloruros en la superficie

Medición de adherencia

Resistencia al solvente

Inspección indirecta (DCVG)

Para conocer más acerca del control de calidad de la aplicación de recubrimientos industriales, revise la siguiente presentación:

QC | Aplicación de recubrimientos industriales


Sistema de protección catódica de estaciones y plantas

Sistemas de protección catódica de estaciones y plantas

TECNOLOGIA TOTAL cuenta con experiencia y personal capacitado para realizar inspecciones para conocer el estado integral del sistema de protección catódica las estructuras metálicas enterradas que se encuentren en sus estaciones y plantas, teniendo en cuenta condiciones de aislamiento y aterrizamiento eléctrico.

A partir de esas inspecciones se puede realizar el diseño, construcción y puesta en marcha de un sistema de protección catódica eficiente que cumpla con los criterios NACE para asegurar un control adecuado de la corrosión en las tuberías de proceso, tanques de almacenamiento y otros activos importantes.


SPC muelles y plataformas marinas

Sistemas de protección catódica de muelles y plataformas marinas

Gran parte de las estructuras marinas están fabricadas con componentes de acero, lo que las hace extremadamente vulnerables a la corrosión al encontrarse en un ambiente altamente corrosivo. Por esta razón es de suma importancia contar no solo con un buen sistema de recubrimiento, sino también implementar un sistema de protección catódica para proteger estos activos.

En TECNOLOGIA TOTAL estamos para apoyarlos con el control de la corrosión de plataformas, muelles y otras estructuras marinas mediante la instalación de un sistema de protección catódica por corriente impresa o con ánodos de sacrificio, dependiendo de su necesidad.


SPC para tanques

Sistemas de protección catódica para tanques

Tanques de almacenamiento superficiales (NACE SP 0193)

Los tanques de almacenamiento superficiales son susceptibles a la corrosión en la parte externa de su fondo. Dependiendo del tipo de cimiento que tenga el tanque, éste tendrá un mayor o menor potencial de desarrollar corrosión externa, pero generalmente es necesario instalar un sistema de protección catódica para evitar fallas o fugas por corrosión.  Este proceso de corrosión se da por la diferencia en la concentración de oxígeno, cloruros u otro agente agresivo, lo que conlleva a la formación de celdas de corrosión siendo la parte más afectada la zona con menor concentración.

Sistemas de protección catódica con ánodos de sacrificio

Para los tanques de almacenamiento enterrados se pueden emplear tres tipos de sistemas de protección catódica, siguiendo los criterios de diseño, construcción e inspección de los estándares internacionales:

  • Sistemas de ánodos galvánicos instalados en fábrica.
  • Sistemas de ánodos galvánicos instalados en campo.
  • Sistemas de corriente impresa instalados en campo.

Corrosión interna en tanques de almacenamiento (NACE SP 0575, SP 0388)

En tanques que almacenan hidrocarburos puros, los cuales no suelen ser corrosivos, no es necesario implementar un sistema de control de corrosión interior. Sin embargo, es común encontrar agua, sedimentos y otros contaminantes que sí pueden generar corrosión al interior de los tanques, haciendo necesario implementar un sistema de control de corrosión interior. Usualmente este sistema se compone de un recubrimiento y, en la mayoría de los casos, un sistema interno de protección catódica.


SPC para ductos de transporte

Sistemas de protección catódica para ductos de transporte

Uno de los mecanismos de falla más importantes en las líneas de transporte de gas y petróleo es la corrosión, por lo que es prioritario reconocer las condiciones que puedan contribuir a la aparición de este tipo de fallas y adoptar medidas de mitigación para disminuir la probabilidad de incidentes como fugas o rupturas. Para mitigar la corrosión externa, normalmente se instala un sistema combinado de revestimiento y un sistema de protección catódica (SPC) eficiente.

En TECNOLOGIA TOTAL somos expertos en diseño, construcción, puesta en marcha, mantenimiento e inspección de los sistemas de protección catódica en gasoductos, oleoductos, poliductos y otros ductos susceptibles a la corrosión externa, siguiendo los lineamientos de los estándares internacionales como la NACE SP0169 y NACE TM0497. Contamos con más de 20 años de experiencia trabajando junto a las empresas más importantes de petróleo y gas en Latinoamérica.

SPC con ánodos de sacrificio

SPC por corriente impresa

SPC con cama profunda (NACE SP 0572)

Monitoreo remoto de SPC

Medición de potenciales ON/OFF

Verificación de aislamiento

SPC con ánodos de sacrificio

SPC por corriente impresa

SPC con cama profunda (NACE SP 0572)

Monitoreo remoto de SPC

Medición de potenciales ON/OFF

Verificación de aislamiento
